1. 示波器測量前的檢查與設定
  2.       示波器設定
    1. 輸入耦合選擇開關的設定:應置於DC 耦合
    2. 反向:關閉
    3. 垂直位置控制的調整:使 CH1、CH2 時基線在螢幕中央位置(0V)。
    4. 測試探棒的設定:應設定於 1:1

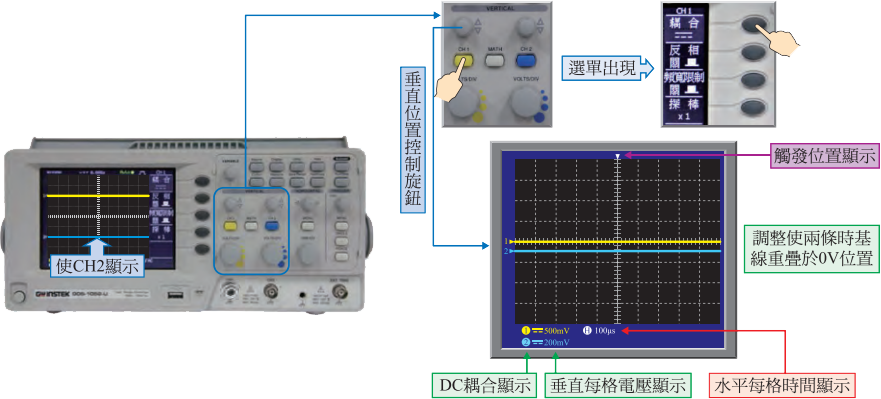

    示波器測量前的設定

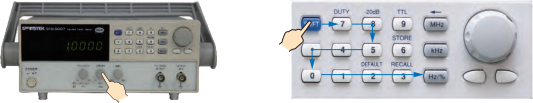

          函數產生器設定
    1. 輸出信號直流準位的設定:0V(DC Offset = 0V)。
    2. 輸出信號工作週期的設定:50%(Duty Cycle = 50%)。
    3. 壓下準位調整旋鈕(DC OFF SET):使 DC Offset = 0V,如圖 4-21(a) 所示。
    4. 信號工作週期的設定:預設初始值為 50%,若波形不對稱時才需要設定,其操

    函數波信號產生器的設定

  3. 測量儀器與量測電路的連接
    1. SW 開關往 Vin 滑動
    2. 示波器與函數產生器黑色探測棒接 H 點
    3. 示波器 CH1 與函數產生器紅色探測棒接到 Vin
    4. 示波器 CH2 依題意接到對應的點。(下圖範例為 K 點) 。

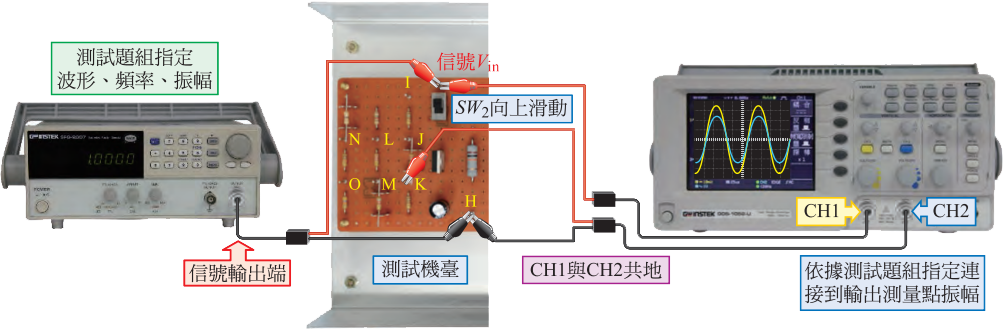

    儀表操作量測示意圖
    1. 波形(在 X 軸上)須能完整呈現 2∼3 個週期。
    2. CH1 輸入信號的峰對峰值(在 Y 軸上)以能佔滿視窗之 3∼6 格。
    3. CH2 輸出信號的峰對峰值(在 Y 軸上)以能佔滿視窗之 2∼5 格。
    4. 顯示波形描繪至對應之答案卷上。

  4. 儀表操作範例說明
  5. 假設抽到題組1:
    給訂條件:正弦波1kHz5Vp-p
    波形測量點:VJH
    計算過程:
    RT1 = 150Ω + 220Ω + 100Ω = 470Ω
    RJH = 220Ω + 100Ω = 320Ω
    VJH = 5VPP×RJHRT1=5VPP×320Ω470Ω=3.4VPP

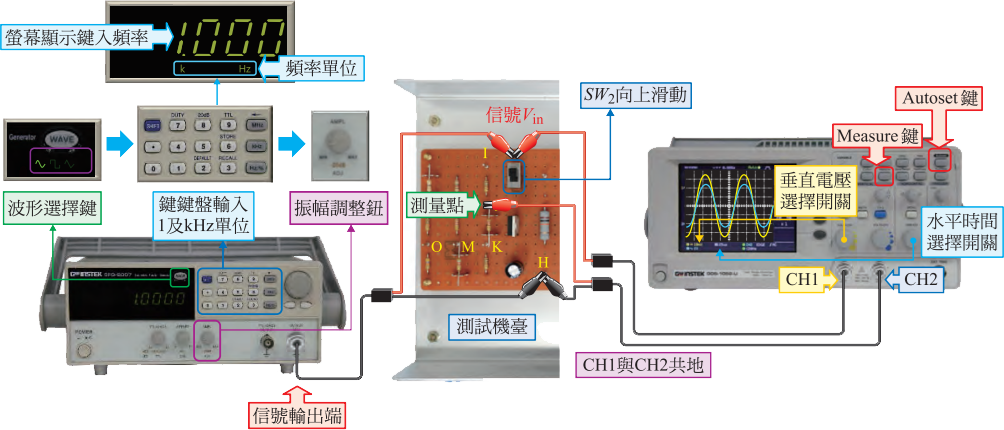

    題組 1 儀表操作量測接線圖
  6. 示波器自我測試
  7.     (1)示波器自我測試成功表示示波器正常。
        (2)示波器正常後,接上訊號產生器。

  8. 函數產生器設定
    1. 波形設定:按壓波形選擇鍵使輸出波形為試題指定之正弦波。
    2. 頻率設定:依據試題指定的週期,由鍵盤輸入輸出信號為 1kHz。
    3. 振幅調整:旋轉振幅調整旋鈕使示波器顯示信號高度為 5VP-P(5 格)。
    4. 振幅調整旋鈕當順時針調整時振幅變大,反之振幅變小。
    5. 在操作過程中,若示波器螢幕沒有出現波形時,可隨時按壓示波器的
    6. 鍵與 鍵,使螢幕顯示波形。
    7. 按壓示波器的
    8. 鍵與 鍵,使螢幕顯示最佳信號觀測波形及測量值(螢幕右側)。

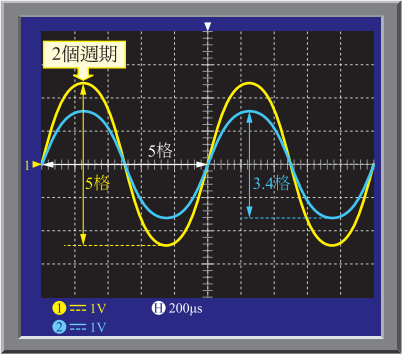

    9. 範例題組 1:正弦波、1kHz、5VP-P、波形測量點:VJH。如下圖。

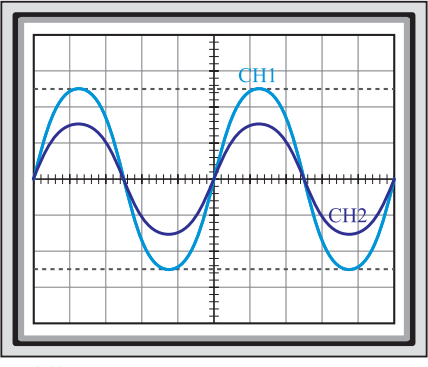

    10. 將波形繪製於試題中(如下圖),明確標註 CH1 及 CH2 波形。並記錄示波器的水平時間檔位、CH1、CH2 垂直電壓檔位。
